GXR: Glaxior Retractable System
GXS: Glaxior Sliding System
| Image | Article Name | Traducción | Product Family | Article Number |
|---|---|---|---|---|
| Imagen | Nombre del artículo | Traducción | Familia de productos | Número de artículo |
|
Lower start hinge | Bisagra fija inferior | GXR | 50240001 |
|
Lower start hinge Strong | Bisagra fija inferior reforzada | GXR | 50250001 |
|
Lower start hinge Embedded | Bisagra fija inferior reducido | GXR | 50250020 |
|
Lower hinge | Bisagra inferior | GXR | 50240002 |
|
Lower hinge Strong | Bisagra inferior reforzada | GXR | 50250002 |
|
Lower hinge Embedded
|
Bisagra inferior reducido
|
GXR | 50000300 |
|
Lower hinge 2. pane Embedded | Bisagra inferior de 2.ª hoja de vidrio para reducido | GXR | 50250021 |
|
Upper hinge L | Bisagra superior izquierda | GXR | 50240004 |
|
Upper hinge R | Bisagra superior derecha | GXR | 50240005 |
|
Upper hinge Strong | Bisagra superior para reforzado | GXR | 50250004 |
|
Upper rail guide L | Guía de riel superior izquierda | GXR | 50240006 |
|
Upper rail guide R | Guía de riel superior derecha | GXR | 50240007 |
|
Upper rail guide Strong | Guía de riel superior reforzado | GXR | 50250005 |
|
Lower high pane latch | Pestillo inferior para cristales altos | GXR | 50240010 |
|
Lower chamber 1 | Mecanismo de giro inferior 1 | GXR | 50240011 |
|
Lower chamber 1, for low threshold profile | Mecanismo de giro inferior 1, perfil reducido | GXR | 50000090 |
|
Lower chamber 6 | Mecanismo de giro inferior 6 | GXR | 50240012 |
| Lower chamber 6, for low threshold profile | Mecanismo de giro inferior 6, perfil reducido | GXR | 50000091 | |
|
Lower chamber 12 | Mecanismo de giro inferior 12 | GXR | 50240013 |
|
Lower chamber 12, for low threshold profile | Mecanismo de giro inferior 12, perfil reducido | GXR | 50000092 |
|
Upper chamber 1 | Mecanismo de giro superior 1 | GXR | 53240014 |
|
Upper chamber 6 | Mecanismo de giro superior 6 | GXR | 53240015 |
|
Upper chamber 12 | Mecanismo de giro superior 12 | GXR | 53240016 |
|
Additional locking component Bag | Cremallera cierre superior adicional | GXR | 50240022 |
|
Installation pack for lower profile slot | Bolsa de embellecedor cajeado inferior para GXR | GXR | 50000139 |
|
Rail guide for additional gate | Guía de riel para puerta adicional | GXR | 50000039 |
|
Glass stopper | Limitador de cristales | GXR | 50200311 |
|
Wall profile fastening pack | Juego de fijación de perfil de pared | GXR, GXS | 50240024 |
|
Low threshold profile installation parts | Piezas para instalación de perfil reducido | GXR | 50250025 |
|
Telescopic profile hardware |
Pieza de regulación de perfil expansor |
GXR | 50000287 |
|
Hardware bag for Telescopic Profile | Soporte para perfil expansor
|
GXR | 50000288 |
|
Joint piece bag | Bolsa de piezas de unión de perfil | GXR | 50000278 |
 |
Joint piece bag | Bolsa de piezas de unión de perfil inferior normal y reducido | GXR | 50000279 |
|
Extension piece, assembly | Pieza de extensión, montaje | GXR | 50000291 |
 |
Reinforcement piece kit | Kit de refuerzo
|
GXR | 50000294 |
The following items can only be ordered as a pack, not individually.
|

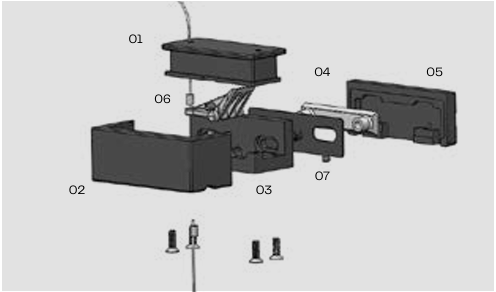

Middle push knob items R |
50000242 | ||
|
Middle push knob items L |
50000243 | ||
|
01. Botón de presión 02. Embellecedor 03. Marco interior 04. Marco exterior – 51000042 05. Cubierta exterior 06. Palanca – 53000036 | ||
| Item bag L GXR Bolsa de artículos para GXR | Traducción | 50000284 | |
|
A: Follower L GXR | A: Apoyo de apertura para GXR lado izquierdo | 53240021 |
| B: Cover plate for telescopic profile GXR | B: Embellecedor de perfil expansor para GXR | 53240044 | |
| C: Additional locking component | D: Pieza adicional de cerradura | 53240020 | |
| D: Upper latch GXR | E: Cierre superior para GXR | 50240008 | |
| E: Stopper GXR | F: Tope para GXR | 50240025 | |
| F: Ceiling plug grey | G: Tapeta para techo | 53132833 | |
| G: Self tapping screw countersunk 3,9x13 TX15 A2 (2pcs) | H: Autorroscante 3,9 × 13 TX15 A2 (2 unidades) | 68980096 | |
| G: Self tapping screw 3,9x19 TX15 A2 (7pcs) | H: Autorroscante 3,9 × 19 TX15 A2 (7 unidades) | 68980601 | |
| G: Screw M6x50 DIN6912 A2/A4 tuflock (2pcs) | H: Tornillo M6x50 DIN6912 A2/A4 Tuflok (2 unidades) | 68980598 | |
| G: Screw M6x25 DIN912 tuf (2pcs) | H: Tornillo M6x25 DIN912 Tuflok (2 unidades) | 68980206 | |
| Item bag R GXR Bolsa de artículos para GXR lado derecho | Traducción | 50000292 | |
|
A: Follower R GXR | Apoyo de apertura para GXR lado derecho | 53240022 |
| B: Cover plate for telescopic profile GXR | Embellecedor de perfil expansor para GXR | 53240044 | |
| C: Additional locking component GXR | Pieza adicional de cerradura para GXR | 53240020 | |
| D: Upper latch GXR | Cierre superior para GXR | 50240008 | |
| E: Stopper GXR | Tope para GXR | 50240025 | |
| F: Ceiling plug grey | Tapeta para techo | 53132833 | |
| G: Self tapping screw countersunk 3,9x13 TX15 A2 (2pcs) | Autorroscante 3,9 × 13 TX15 A2 (2 unidades) | 68980096 | |
| G: Self tapping screw 3,9x19 TX15 A2 (7pcs) | Autorroscante 3,9 × 19 TX15 A2 (7 unidades) | 68980601 | |
| G: Screw M6x50 DIN6912 A2/A4 tuflock (2pcs) | Tornillo M6x50 DIN6912 A2/A4 Tuflok (2 unidades) | 68980598 | |
| G: Screw M6x25 DIN912 tuf (2pcs) | Tornillo M6x25 DIN912 Tuflok (2 unidades) | 68980206 | |
| Lower latch embedded L GXR Cierre inferior para GXR reducido lado izquierdo |
50000308 | |
 |
A: Lower latch Embedded L | A: Cierre inferior para reducido para apertura izquierda |
| B: Lower latch counterpart Embedded L | B: Cerradero de cierre inferior para reducido lado izquierdo | |
| C: Stopper GXR | C: Tope para GXR | |
| D: Pin for last glass pane Embedded | D: Soporte de la última hoja de vidrio para reducido | |
| E: Lower hole cover GXR | E: Cubierta inferior para GXR | |
| F: Sheet metal screw Torx 4,8x19 DIN7981 (4pcs) | F: Tornillo de chapa Torx 4,8 × 19 DIN7981 (4 unidades) | |
| F: Washer DIN125 A4-80 M6 (2pcs) | F: Junta DIN125 A4-80 M6 (2 unidades) | |
| F: Self tapping screw 3,9x19 TX15 A2/A4 | F: Autorroscante 3,9 × 19 TX15 A2/A4 | |
| Lower latch embedded R GXR Cierre inferior para GXR reducido lado derecho |
50000309 | |
|
A: Lower latch Embedded R GXR | Cierre inferior para reducido lado derecho |
| B: Lower latch counterpart Embedded R | Cerradero de cierre inferior para reducido lado derecho | |
| C: Stopper GXR | C: Tope para GXR | |
| D: Pin for last glass pane Embedded | D: Soporte de la última hoja de vidrio para reducido | |
| E: Lower hole cover GXR | E: Cubierta inferior para GXR | |
| F: Sheet metal screw Torx 4,8x19 DIN7981 (4pcs) | F: Tornillo de chapa Torx 4,8 × 19 DIN7981 (4 unidades) | |
| F: Washer DIN125 A4-80 M6 (2pcs) | F: Junta DIN125 A4-80 M6 (2 unidades) | |
| F: Self tapping screw 3,9x19 TX15 A2/A4 | F: Autorroscante 3,9 × 19 TX15 A2/A4 | |
The following components have been discontinued and can only be ordered for existing systems
|
Middle push knob items R |
50000242 | ||
|
Middle push knob items L |
50000243 | ||
|
|
01. Botón de presión 02. Embellecedor 03. Marco interior 04. Marco exterior – 51000042 05. Cubierta exterior 06. Palanca – 53000036 | ||
| Item bag L GXR Bolsa de artículos para GXR | Traducción | 50000284 | |
|
|
A: Follower L GXR | A: Apoyo de apertura para GXR lado izquierdo | 53240021 |
| B: Cover plate for telescopic profile GXR | B: Embellecedor de perfil expansor para GXR | 53240044 | |
| C: Additional locking component | D: Pieza adicional de cerradura | 53240020 | |
| D: Upper latch GXR | E: Cierre superior para GXR | 50240008 | |
| E: Stopper GXR | F: Tope para GXR | 50240025 | |
| F: Ceiling plug grey | G: Tapeta para techo | 53132833 | |
| G: Self tapping screw countersunk 3,9x13 TX15 A2 (2pcs) | H: Autorroscante 3,9 × 13 TX15 A2 (2 unidades) | 68980096 | |
| G: Self tapping screw 3,9x19 TX15 A2 (7pcs) | H: Autorroscante 3,9 × 19 TX15 A2 (7 unidades) | 68980601 | |
| G: Screw M6x50 DIN6912 A2/A4 tuflock (2pcs) | H: Tornillo M6x50 DIN6912 A2/A4 Tuflok (2 unidades) | 68980598 | |
| G: Screw M6x25 DIN912 tuf (2pcs) | H: Tornillo M6x25 DIN912 Tuflok (2 unidades) | 68980206 | |
| Item bag R GXR Bolsa de artículos para GXR lado derecho | Traducción | 50000292 | |
